ベンディング試験用治具の内部結線

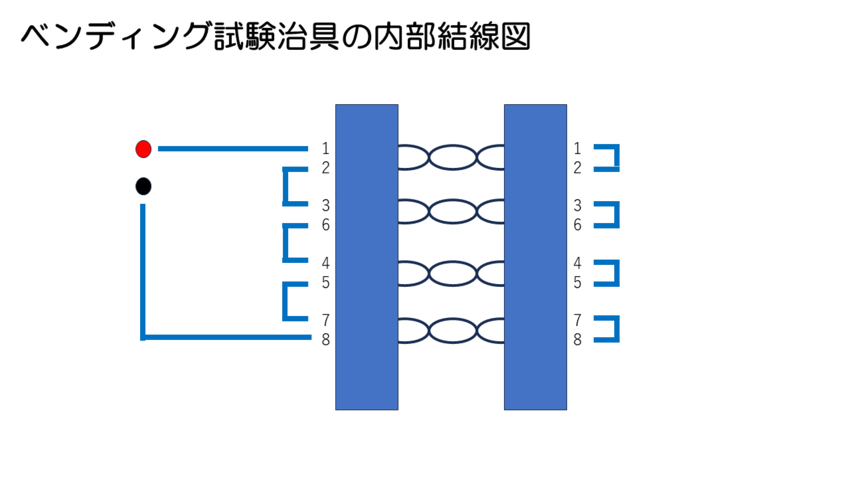

ベンディング試験治具の内部結線図です。
簡単そうに見えますが、実際に110ブロックで結線すると
プラグとは異なるので勘違いしますから要注意。

要は8回路を全部直列にすれば良いですが、これがRJ-45のプラグ内配線と、情報コンセント
では異なるのです、ジャック側（コンセント）の配列は実は規格が曖昧で、プラグ
挿入のサイズ等の基準しかありません、このためパンチダウンで結線する部分は
表示を頼るしかありません。

つまり、T568Aであれば
WG/W　1-2
WO/O　3-6
B/WB 4-5
WBr/Br 7-8

T-568Bであれば
WG/W　3-6
WO/O　1-2
B/WB 4-5
WBr/Br 7-8

となります。
ジャックには番号は無いので、上記の色別番号から
結線配置を決定します。
