PoE実負荷試験の進行中

7月

2日,

2018年

0 tweet

50ｍ使っての試験。

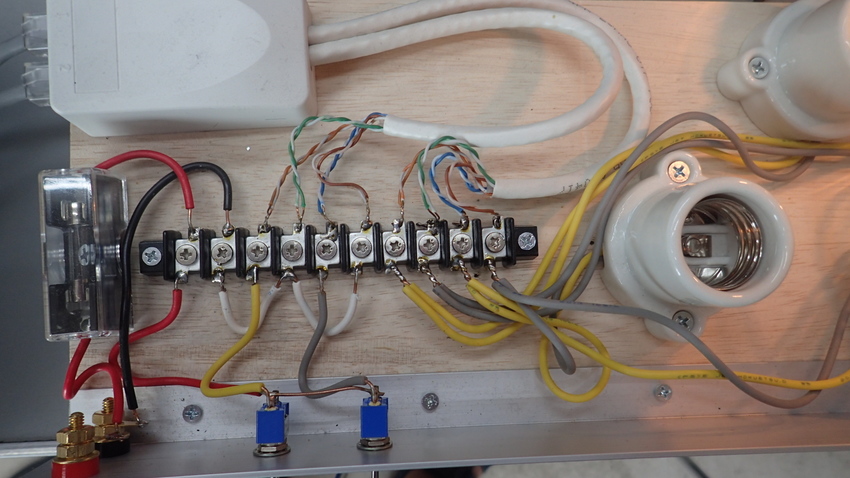

結線の詳細、1-2，3-6, 4-5, 7-8を１回路として扱います。

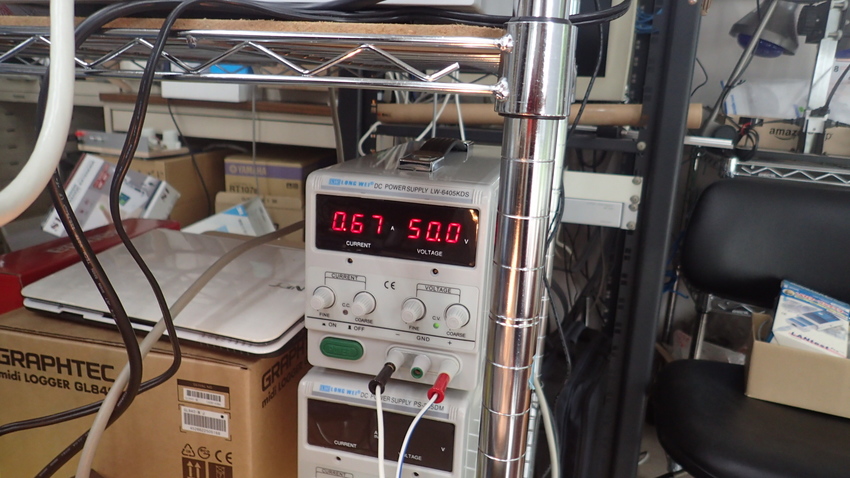

電圧はDC50Vで定電圧で、この状態で33wの負荷。
100V40Wと60W電球を並列に接続して負荷にします。
100Vでは100Wですが、50Vでは約1/3になります。

今日からCat5eの50ｍケーブルを使って実負荷試験です。
PoEの仕様に基づいた結線で通電します。

まずはType２からはじめます、すでにType4も準備中です。
