PoE実負荷試験（Type4：100ｍ)

フリースペース

HTML自動作成

7月

4日,

2018年

PoE実負荷試験（Type4：100ｍ)

0 tweet

電圧は54Vまでアップしないと、100Wのための電流値が
が得られません、これは線路抵抗がアップしたためです。

ケーブル

電球負荷の電圧は46V程度で、供給電圧から8Vのダウンと
なります線路抵抗はこのような形で電力ロスとして現れます。

50ｍに続いて、100ｍでの実負荷試験です。

負荷は50ｍ試験と同じで、100V100Wと40Wの電球の並列接続です。

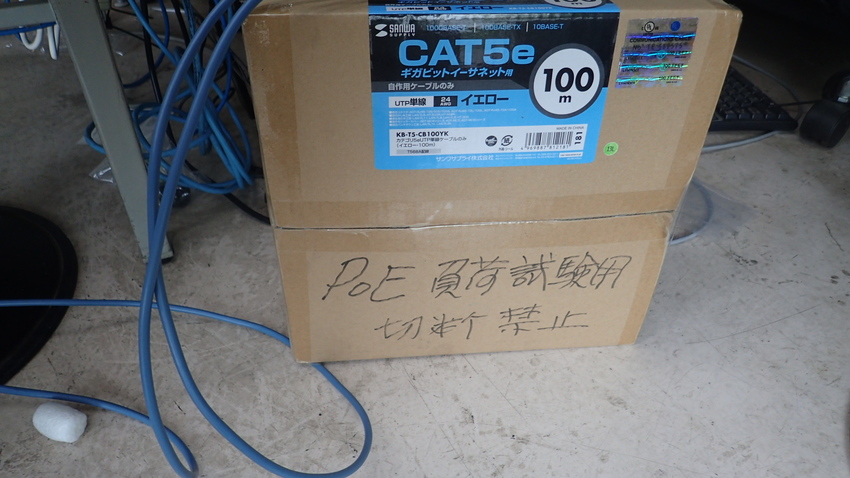

ケーブルは24AWGの100ｍ。
※電球は20/40/60/100ｗしか市販品は存在しないので、この組み合わせでしか
負荷は形成出来ない、AC100V用の電球は当然その負荷はDC50Vと同一では
ないので、実稼働でW数を掴むしか無いが、おおよそ1/3がDC50VでのW数と
なる、後は電圧を調整して目的の出力を与える。

この実験により、ケーブル長50ｍと100ｍではリニアに線路抵抗が電力ロス
となる事がわかる、回路設計ではPSEの能力（電力供給）を仕様のみ
ならず実試験で確認しておいたほうが良い、この実験では定電圧装置での
供給であるためケーブルとPDの試験しか出来ない。

#network #pc #poe
