LAN用中継ADPのPoE使用可否試験

PoEは今年には100W伝送クラスType4が出現しますが、従来のLANケーブルや
中継ADPなど本来は電力伝送を意識せずに製造された部材が沢山存在します。

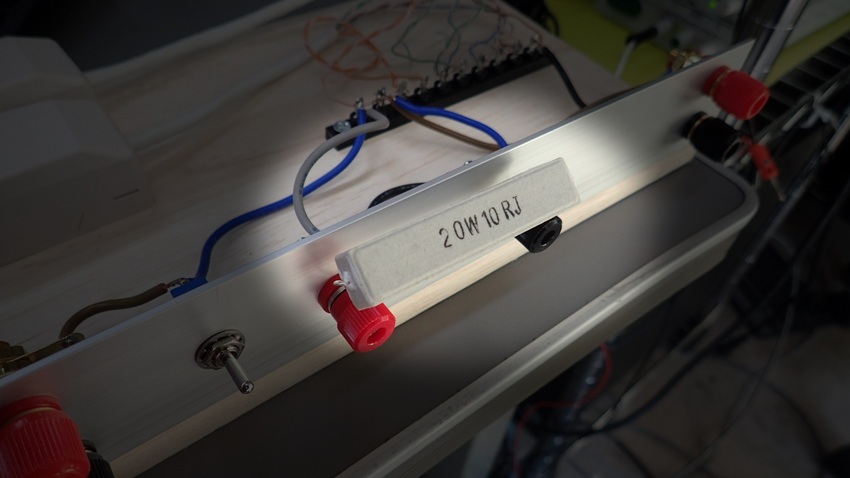

この試験の為に治具を作成しました、LANケーブル内`の芯線にはType４で
それぞれ0.5Aが流れる事になり、2対使用で1A、50Vで50W、これが二組で
100Wの計算となります。

安全率200％を見て、1Aを全回路に流すため、終端抵抗10Ω、20wとしますが
長時間の耐久性アップのため、この抵抗のW数を更にアップする予定です。
現状の20Wでは、この段階で既に14W を消費しているため、かなりの温度
となり、長時間の運用には不安があります。
