PoEその5

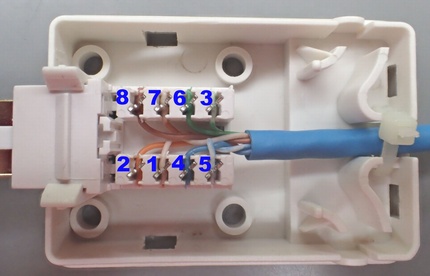

これはT568B配線

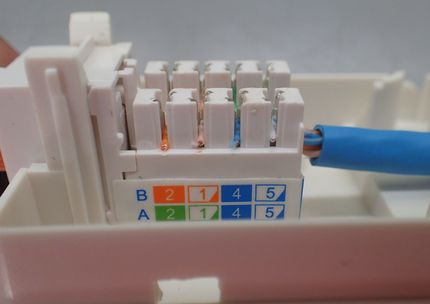

T568Bではラベルの「B」の指示に
今回使用したPSEと測定用のテスター
LANケーブルの端末処理として壁のコンセントや露出ボックスなどに使用
するもので、LANケーブルは通常のプラグのようにピンを外皮の外から押し込んで
接触させるのではなく、狭い金属の溝に外皮ごと押し込んで接触をさせる構造。
※パンチダウン工具など専用の工具が必要
プラグと同様にT568AとT568Bの配線規則があり、これはプラグ側と絶対同じに
しなければならない。

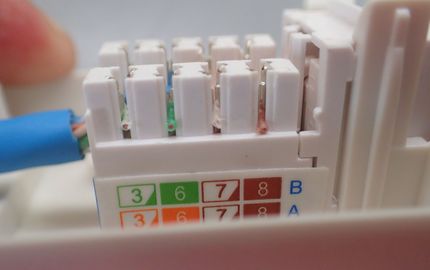

配線規則は部材の横にラベルで指示があるが、慣れないと番号を間違える
危険性が高い。
PoEの試験ではこのコンセントの上部の金属溝にテスター棒の先端を接触させ
測定する。
上部からはピン番号がわからないのくれぐれも注意が必要。
※PSEの機種によっては極性（プラス・マイナス）が逆で給電されるタイプ
があるが、これはPD側で補正されるので問題は無い。
これはクロスケーブルでも使用可能であることを意味する。
