PoEその6

0 tweet

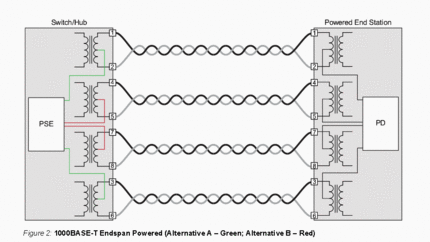

1000BaseT対応のPoE回路図
実際の測定は以下の手順で行う。
＜PSEの給電方式のチェック＞
１：テスターを抵抗測定にし、ゼロリセットをする。
２：PoE試験器に何も接続しない状態で1-8までの端子間抵抗値が0L（無限大）
であることを確認する。

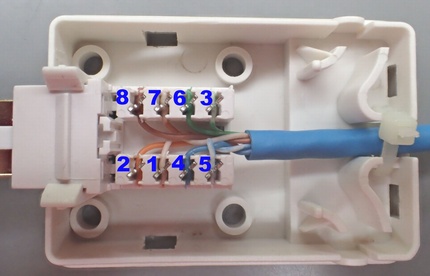

３：PSEの給電側端子にPoE試験器のプラグを差し込む（電源は入れない事）
４：4と5、及び7と8の端子間が極めて低い抵抗値（ほぼ短絡）であることをチェック。
１と２、3と6も同様にチェック。
前者（4-5/7-8）に導通があればB方式、1-2/3-6ならばA方式であると判定出来る。

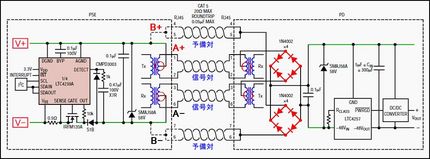

※下の写真の回路図を参照のこと、これにはB方式は未記載だがA方式から
類推すること

＜まとめ＞
LANケーブルでは無論8本の芯線は独立しているが、PSE内部では
直流的には、ほぼ短絡状態（コイルで両端が接続）である。ただし、通信信号
は、周波数の高い交流であるため、このコイルの両端は同電位にはならず、
信号伝送を行う。導通テスターは直流（電源は電池）での抵抗値を示すため
直流的には短絡状態に見えるが、実際には信号伝送が可能。

※PSEの機種によっては極性（プラス・マイナス）が逆で給電されるタイプ
があるが、これはPD側で補正されるので問題は無い。
これはクロスケーブルでも使用可能であることを意味する。
規格ではAlternativeA、AlternativeBと表現されているが、ここでは
A方式、B方式と表現。
