LC2連プラグの止め具分解（備忘録として）

4月

27日,

2016年

LC2連プラグの止め具分解（備忘録として）

0 tweet

このように止め具で固定されている

ブーツの部分を後ろに下げる

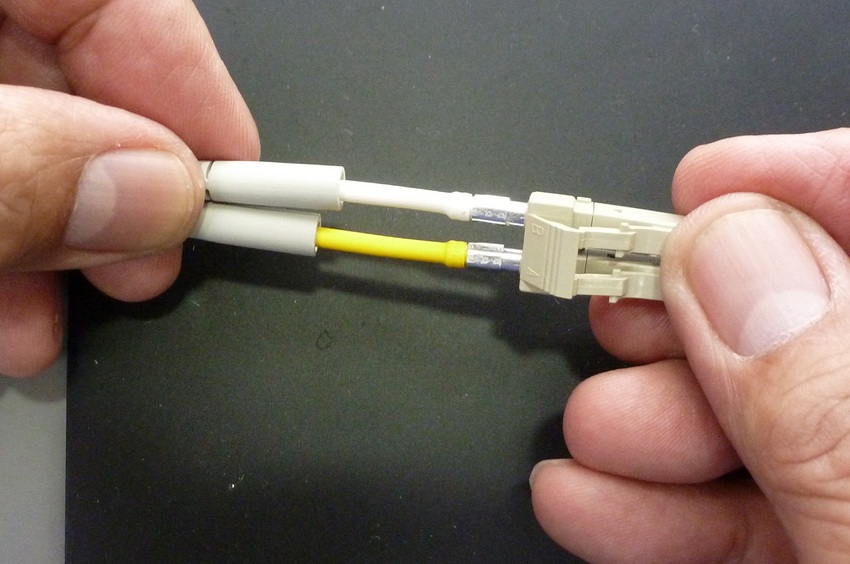

2本ともこの位置まで下げる

止め具は青丸の部分でロックされている

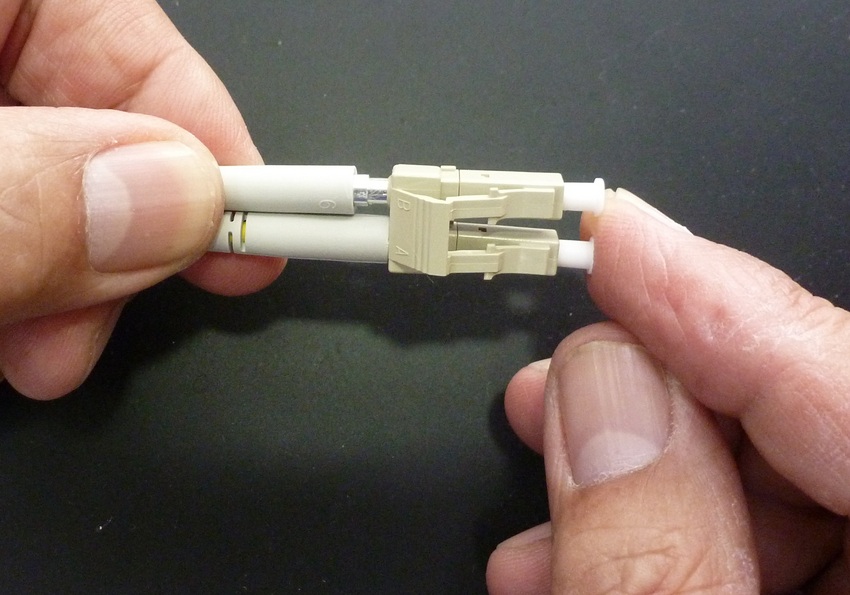

一本づつ、前方に押し出す

少し力を入れればロックは外れ、押し出すことが可能。

2本とも押し出して止め具を分離する。

ケーブルを入れ替える

プラグを押し戻してロックさせる。

2本ともしっかりロックする。

ブーツを元に戻す。

ラッチの押さえの位置を確認して完了。

光ファイバーの大半は送信受信が別々に送られるため、2本のファイバーで
構成される。当然フラグも2個必要となるが、送信受信は両端で逆となるため
既成のパッチケーブルではこれを止め具で固定している。
しかし、これを光工事などでピッグテールで使用する場合、接続を反対にすると
送受は同方向となり止め具から取り外して入れ替える必要が出てくる。
写真はその手順の説明

#lan #network #光ファイバー
